EVODUCT
Opto kabelskyddsrör
Normal slaghållfasthet, Tryckhållfasthet: 750, DN/OD 25 ... 63 mm

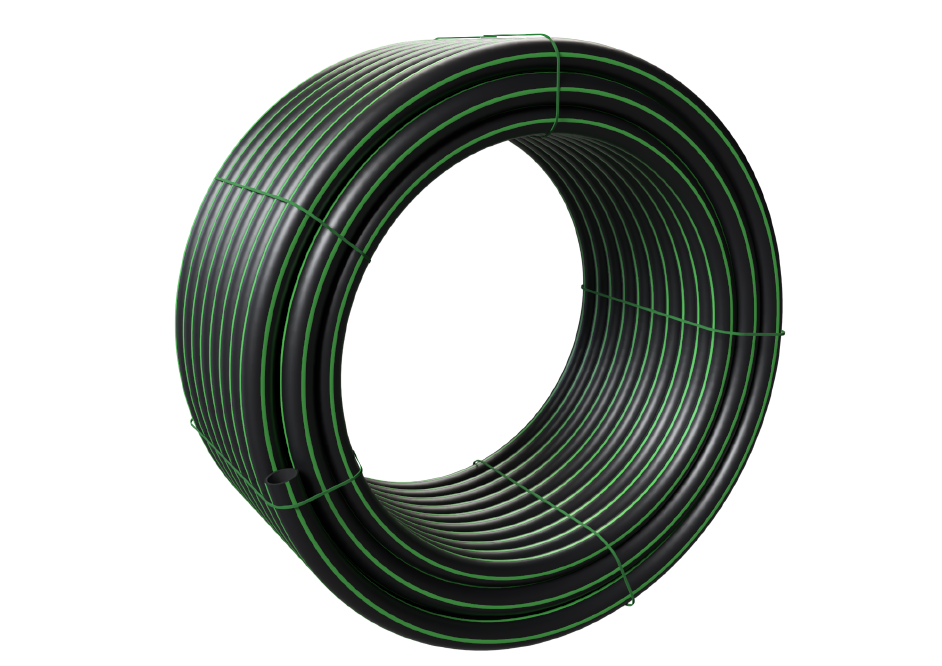

Vid anläggning av markförlagda optiska kabel- och kommunikationskabelsystem är den bästa lösningen att säkerställa ett långsiktigt skydd av kablarna med styva plaströr. Kabelskyddsrören tillverkas i stora och små rullar, och varje rulle är säkrad med polypropylentejp. Rullarna levereras på palett.
- Tillgängliga storlekar: DN/OD 25 .. 63 [mm]
- Klass för tryckhållfasthet: 750
Dessa styva rör av högdensitetspolyeten (HDPE) levereras som standard med en slät yttre yta och en av följande inre ytor:
- STANDARD: slät inre yta
- GROOVE: längsgående räfflad inre yta
- STANDARD DN110: slät inre och yttre yta. Klass för tryckhållfasthet: 1250
-
Fördelar
- Enkel, bekväm och mer kostnadseffektiv konstruktion av kabelnät och förberedelse för kabeldragning (med sladd eller blåsning)
- Snabbt kabelbyte utan ytterligare markarbete
- Kopplingar gör det enkelt att koppla ihop rören
- Längdmarkeringarna på rören gör det möjligt att bestämma installationens totala längd
- Hög yttre och inre tryckhållfasthet
- De material som används för att säkerställa att ledningarna är miljövänliga och har en långsiktig motståndskraft mot effekterna av de aggressiva ämnen som finns i marken
-
Rekommenderad tillämpning
Ledningarna kan grävas ner direkt i marken, i betong eller genom vattenbarriärer, i betongrör, kanaler och block, längs broar och viadukter.
Rören används för installation av optiska fiberkablar med traditionella installationsmetoder - dragning med ett snöre eller blåsning.
-
Teknisk information
EVODUCT-rör är svarta (RAL 9005) eller orange (RAL 2004), med 4 (var 90º) vita enkla eller dubbla längsgående linjer längs hela längden. De har vita termiska märkningar placerade med 1 m mellanrum (minsta symbolhöjd - 4 mm). Märkningen innehåller information om produkten, namnet på tillverkaren och kunden. På begäran kan rör / längsgående linjer tillverkas i valfri färg (enligt RAL). Skräddarsydd märkning är också möjlig.
På begäran kan EVODUCT-rör tillverkas med en kundspecificerad tjocklek på väggen.
- Material: polyeten (HDPE)
- Klass för tryckhållfasthet - 750
- Slaghållfasthet - N normal
- Temperaturområde från -25ºC till +90ºC
- Krympning vid temperatur: ≤3% 110 ºC, 1 h (EN ISO 2505:2005)
EVODUCT STANDARD DN110-rörets yttre färg är röd och den inre färgen är svart. Klass för tryckhållfasthet: 1250N
Rörets dimensioner Dimensioner DN25 DN32 DN32 DN40 DN40 DN50 DN50 DN63 DN63 Yttre Ø [mm] 25 32 32 40 40 50 50 63 63 Inre Ø [mm] 20.4 27.6 26.0 34.0 32.6 44.0 40.8 55.8 51.4 Väggtjocklek [mm] 2.3 2.2 3.0 3.0 3.7 3.0 4.6 3.6 5.8 SDR-klass 11 13.6 11 13.6 11 17 11 17 11 Längd [m] 500/1000 300 1000 1000 1000 500 500/750 400 600 Böjningsradie [≥ m] 0.5 0.64 0.64 0.8 0.8 1.0 1.0 1.26 1.26
R- Böjningsradie
D- BöjningsdiameterInstallation av kablarna genom blåsning, rekommenderade förhållanden:
- Lufttrycksområde: 0,8-1,2 [MPa]
- Luftflödeshastighet: 10-12 [m³/min]
Max. tillåten dragkraft Nominell storlek 25 32 32 40 40 50 50 63 63 Väggtjocklek 2,3 2,2 3,0 3,0 3,7 3,0 4,6 3,6 5,8 Maximalt tillåten initial dragkraft, kN Dragtid timmar
t < 10h1,6 2,1 2,7 3,5 4,2 4,4 6,6 6,7 10,4 Dragtid timmar
10h < t < 20h1,4 1,8 2,3 3 3,6 3,8 5,6 5,7 8,9 Dragtid timmar
t > 20h1,2 1,5 2 2,6 3,2 3,3 4,9 5 7,8 -
Certifikat
EVODUCT skyddsrör för optisk kabel är tillverkade i enlighet med standarder:
- EN 61386-1:2018
- EN 61386-24:2011
Överensstämmelse:
- DIN 8074/8075
