EVOCAB STING SRE
Rör för schaktfria installationer
Normal Slaghållfasthet, Tryckhållfasthet: 1250, DN/OD 50 .. 500 mm

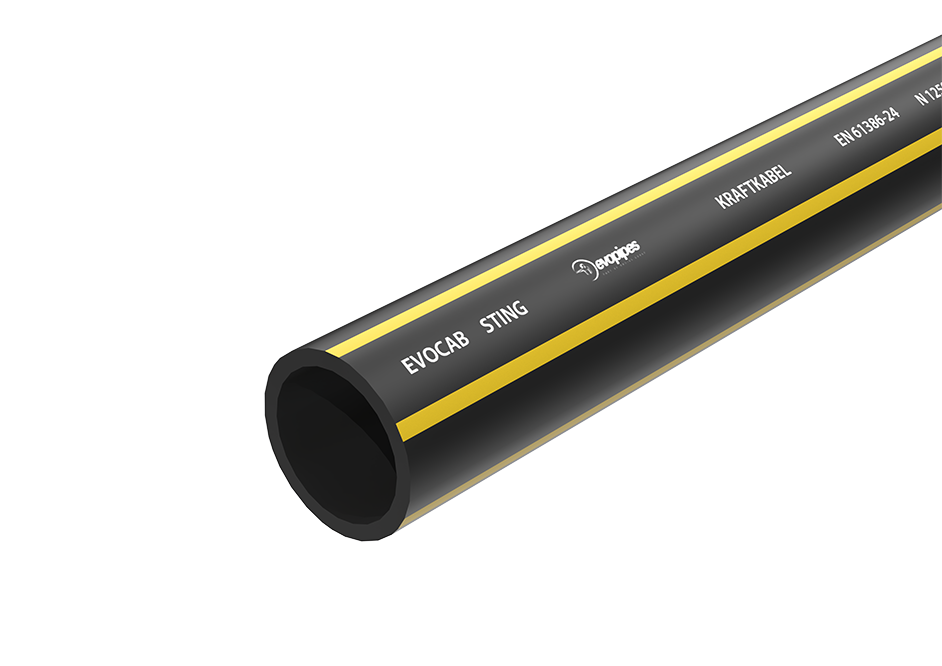

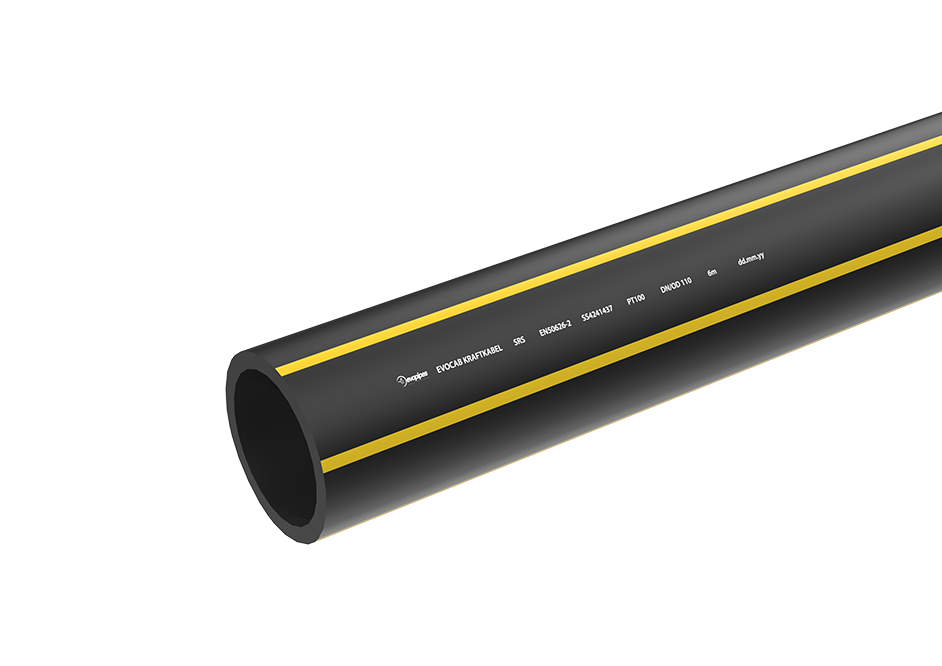

EVOCAB STING SRE kabelskyddsrör är tillverkade av högdensitetspolyeten (HDPE) och konstruerade så att de kan motstå belastningar orsakade av mark och fordon.
Rören av typen STING har en slät inre och yttre yta. Dessa rör kan användas för att skydda och isolera kablar i underjordiska installationer som görs med hjälp av metoden för riktad borrning. Kabelskyddsrören för grävfria installationer finns tillgängliga i bitar av olika längd och i rullar.
- Tillgängliga storlekar: DN/OD 50 .. 500 [mm]
- Klass för tryckhållfasthet: 1250
- SDR-klass: från 17,6 till 11*
- MRS-klass: 10
*kan specificeras på begäran
-
Fördelar
- Snabbare, bekvämare och kostnadseffektivare anläggning av kabelnät med hjälp av metoden för horisontell styrd borrning
- Genom att använda stumfusionsmetoden är rören lätta att sammankoppla
- Rörmärkningen inkluderar även längdmarkeringar för att bestämma installationslängden
- De material som används för att säkerställa att ledningarna är miljövänliga och har en långsiktig motståndskraft mot effekterna av de aggressiva ämnen som finns i marken
- Kablarna kan snabbt bytas ut utan ytterligare markarbete
-
Rekommenderad tillämpning
STING-rören kan användas för att skydda och isolera kablar i underjordiska installationer som görs med hjälp av riktad borrning. De är särskilt lämpliga för användning i system som kräver hög tryckhållfasthet, t.ex. under vägar, torg etc.
De är konstruerade för kabelskydd med hjälp av den konventionella installationsmetoden - dragning med vajer.
I vissa projekt, beroende på tekniken för styrd borrning, markens egenskaper, dragvinkel, dragavstånd och dragdjup, kan projektspecifika rör med en anpassad (anpassad) väggtjocklek beställas.
-
Teknisk information
Standardfärgen är röd med en vit markering. Andra färger finns tillgängliga på begäran.
- Material polyeten (PE100)
- Klass för kompressionsstyrka- 1250
- Slaghållfasthet- N (normal)
- Temperaturområde -25ºC till +90ºC
- MRS klass: 10
Rörets dimensioner Mått DN50 DN63 DN75 DN90 DN110 DN125 DN160 DN200 DN250 DN280 DN315 DN400 DN500 Yttre Ø [mm] 50 63 75 90 110 125 160 200 250 280 315 400 500 Inre Ø [mm] 42.6 53.6 63.8 79.2 96.8 110.8 141.8 177.2 224.4 248.2 279.2 354.6 443.2 SDR¹ klass 13.6 13.6 13.6 17 17 17.6 17.6 17.6 17.6 17.6 17.6 17.6 17.6 Väggtjocklek [mm] 3.7 4.7 5.6 5.4 6.6 7.1 9.1 11.4 12.8 15.9 17.9 22.7 28.4 Längd [m] 100 100 100 12/13.4/50/100 12/13.4/50/100 12/13.4/50/75 12/13.4 12/13.4 12/13.4 12/13.4 12/13.4 12/13.4 12/13.4 SDR¹ - andra rördimensioner och SDR-värden tillgängliga på begäran
EVOCAB STING dragningsparametrar:
Följande värden är informativa och bör justeras efter dragförhållandena med hänsyn till alla tekniska och specifika aspekter.
Max. tillåten dragkraft [kN] DN/OD Lufttemperatur 20°C SDR17 / 17.6 SDR13.6 SDR11 50 4.4 5.4 5.9 63 7.1 8.6 10 75 10.4 12.2 15 90 14.4 * 21 110 21.4 * 31 125 27.3 * 41 140 33 * 51 160 44.9 * 66 180 55 * 84 200 70.3 * 104 225 90 * 131 250 109.4 * 162 280 132 * 204 315 174.1 * 258 355 212 * 326.5 400 269 * 415 450 341 * 526 500 421 * 648 560 528 * 814 630 668 * 1030 - Om dragningen varar längre än 30 minuter måste dessa värden minskas med 10%.
- om dragningen varar längre än 20 timmar måste värdena minskas med 25%.
- Vid ytterligare böjbelastning måste hänsyn tas till motsvarande reduktion.
-
Certifikat
EVOCAB:s kabelskyddsrör tillverkas i enlighet med gällande standarder:
- EN 61386-1:2018
- EN 61386-24:2011
Konformitet:
- DIN 8074/8075
- GW 321 (av DVGW)
