EVOCAB FLEX SRN
Dubbelväggiga kabelskyddsrör
Normal Slaghållfasthet, Tryckhållfasthet: 450, DN/OD 40 ... 160 mm

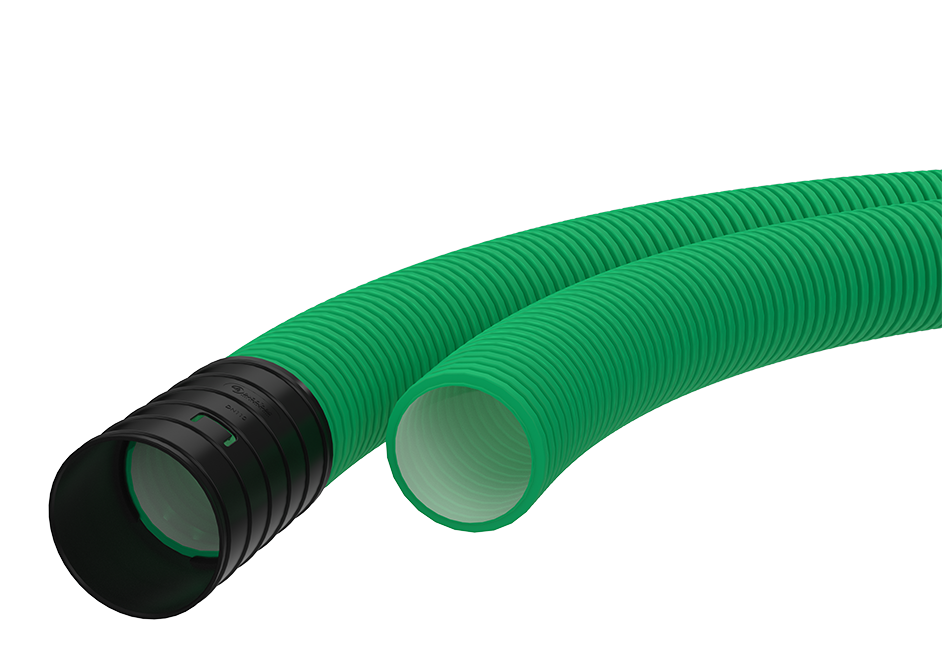

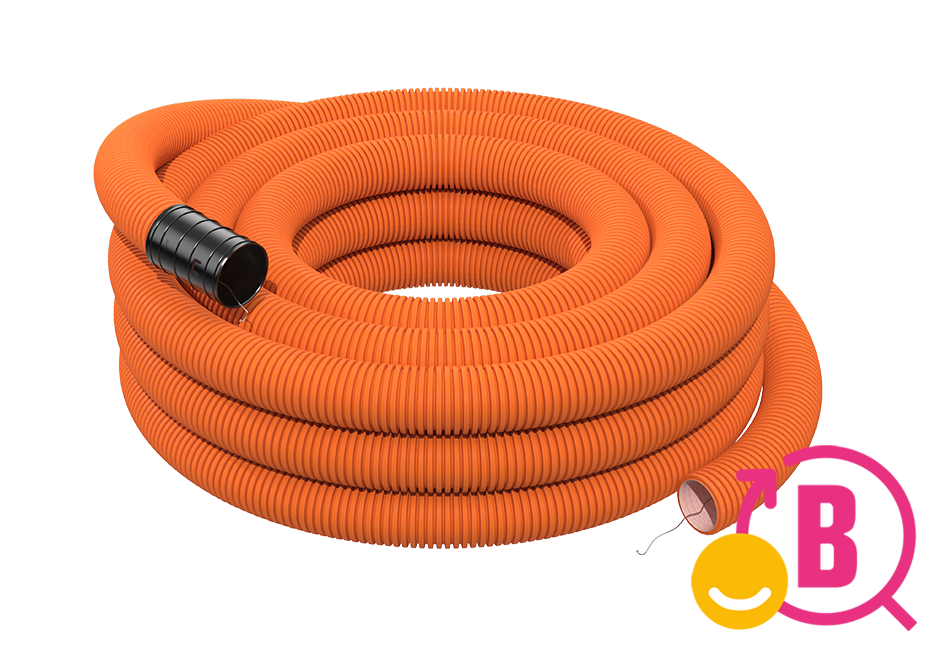

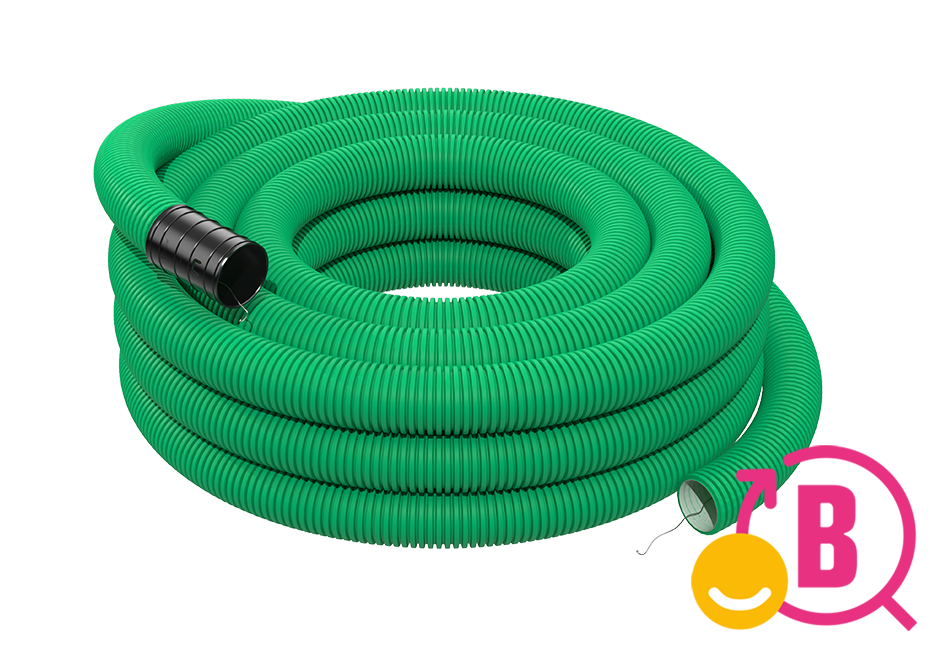

EVOCAB FLEX halogenfria kabelskyddsrör är tillverkade av en PE-komposition och finns i rullar och som standard levereras varje rulle med en koppling.

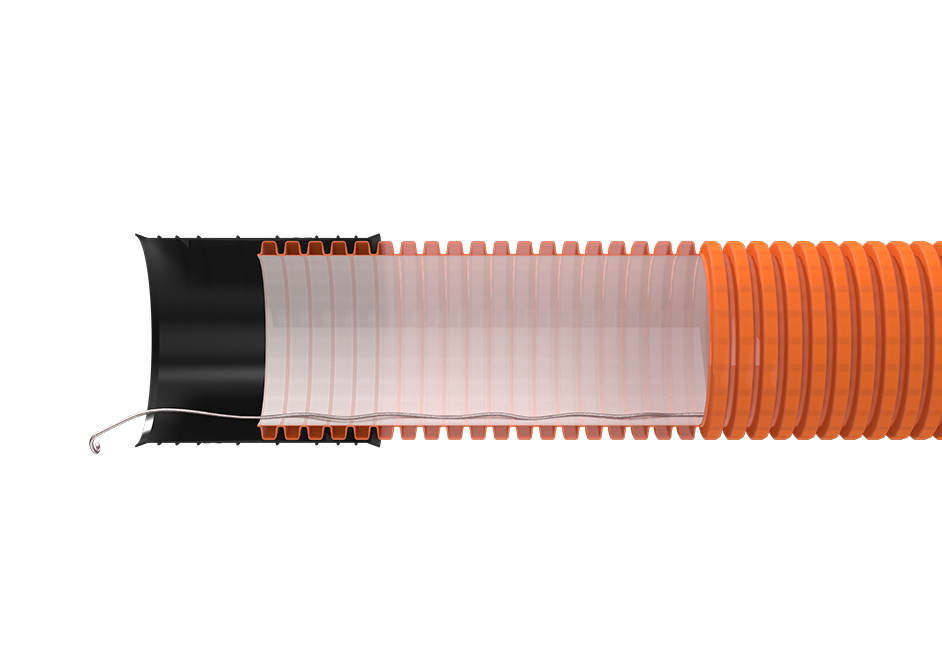

Röret har en korrugerad yttre och en slät inre yta. På grund av detta har det höga mekaniska egenskaper och slaghållfasthet.
Användning av standardkopplingar möjliggör en bekväm styv koppling.
- Tillgängliga storlekar: DN/OD 40 .. 160 [mm]
- Klass för tryckhållfasthet: 450
-
Rekommenderad tillämpning
FLEX kabelskyddsrör kan användas för underjordiskt skydd och isolering av kablar och är lämpliga för system som kräver medelhög tryckhållfasthet.
-
Installation
EVOCAB FLEX minsta tillåtna djup för inbäddning
Överensstämmer med standarden EN 61386-24: maximal tillåten nedböjning av innerdiametern <5%.
Nedladdning
-
Teknisk information

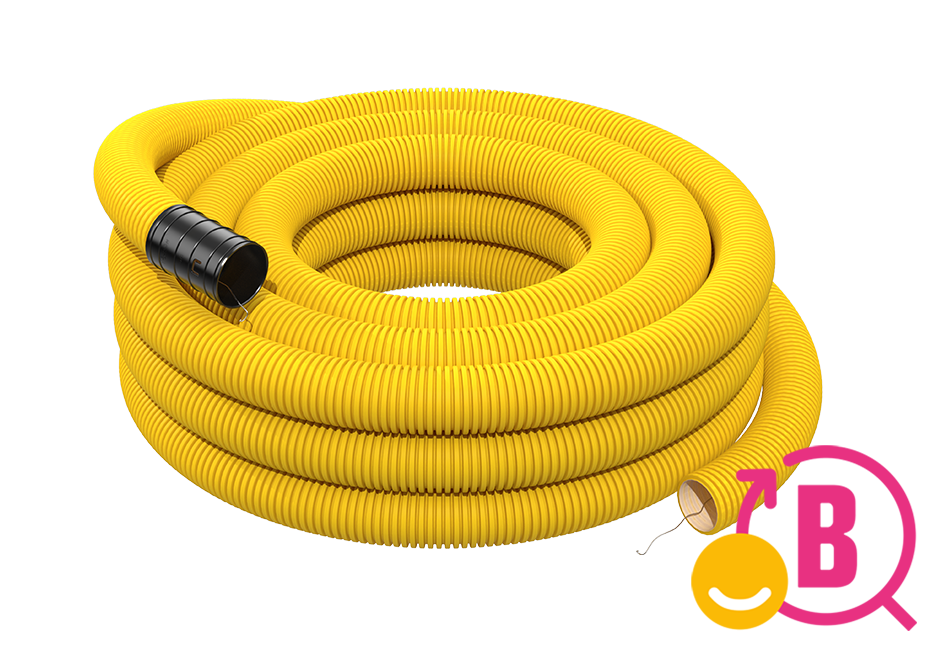

Standardfärger är rött (RAL 3020) och gult (RAL 1018). Andra färger finns tillgängliga på begäran.
- Material: Polyeten (PE)
- Klass för tryckhållfasthet: 450
- Motståndskraft mot slag: N (normal)
- Temperaturområde -25ºC till +90ºC
- Rörtyp: böjligt rör
- Med hjälp av tätningsringar¹ kan vattenbeständighet (0,5 bar) uppnås i skarvarna
¹ Tätningsringen är resistent mot olja enligt kraven i EN 681-2 p.5.10. Överensstämmelse fastställs genom testet "Volymförändring i olja" enligt ISO 1817.
Rörets dimensioner Dimensioner DN40 DN50 DN63 DN75 DN90 DN110 DN125 DN160 Yttre Ø [mm] 40 50 63 75 90 110 125 160 Inre Ø [mm] 31.1 39.8 50.9 62.1 75.4 93.1 105.9 136.9 Längd [m] 50 50 50 50 50 50 25 25 Böjningsradie [≥ m] 0.23 0.23 0.23 0.23 0.23 0.23 0.28 0.28
R- Böjningsradie
D- Böjningsdiameter -
Certifikat
EVOCAB FLEX, HARD, SUPERHARD Certifikat ENG
Intyg om konstant prestanda (Bureau Veritas)
Nedladdning
EVOCAB kabelskyddsrör är tillverkade i enlighet med standarder:
- EN 61386-1:2018
- EN 61386-24:2011
