Manhål CSL 1000.625

Med korrugerad röraxel

Anslutningar DN/OD 160, 200, 250, 315, 400 mm

Manlucka DN 1000 [mm] med stationärt eller självutjämnande gjutjärnslock av typ D400 och integrerade trappsteg. Svetsad massiv enligt beställd höjd och specifikation.

Grundkonfiguration:
- 1B 180°
- 3B 90°, 180°, 270°
- 3BL 120°, 180°, 240°
- 2BT 90°, 270
- 2BL 180°, 270° arba 90°, 180°
- 1BB 90°.. 270°
Anslutning DN/OD 110 .. 400 [mm]
Ingångsaxel DN 625 [mm]
Lock: Klass D400, RAL GZ-692

Fördelar

	Mycket lång livslängd (>100 år)
	Minskade tillverkningskostnader
	Flexibel för rörelser i marken (inga sprickor i manluckan)
	100% vattentät
	Flexibel anslutning till manlucka +/- 3,75°

Rekommenderad tillämpning

	Gårdar till flervåningshus
Parkeringsplatser och områden för fordonsförvaring
	Trottoarer, gång- och cykelvägar
Stadion och idrottsanläggningar
	Vägbyggen (med och utan transportlast)

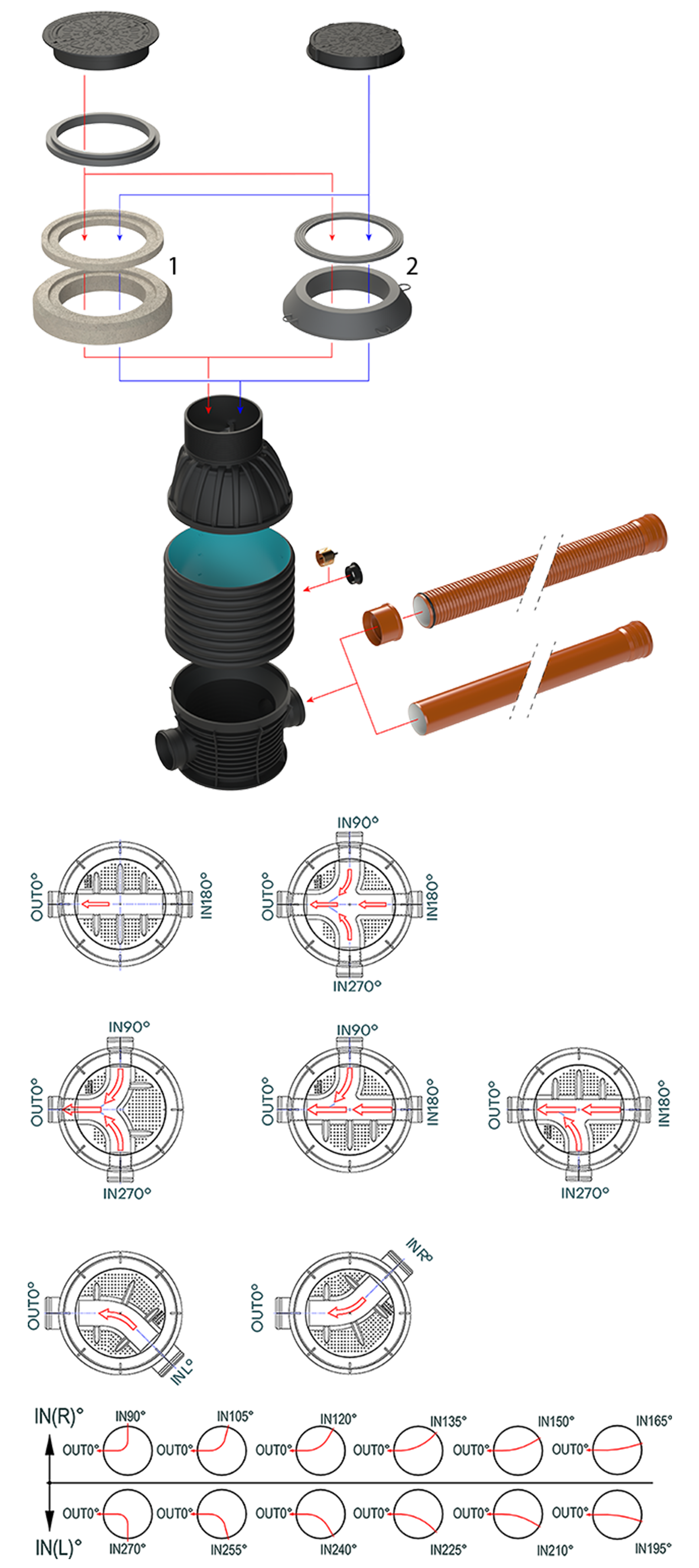

Komponenter för manhål

¹ att användas i fall av gatsten, grus eller grönområde.

² att användas i asfalt betongbeläggning.

Teknisk information

Installationsdjup
	Minsta installationsdjup: 1,25 m Maximalt installationsdjup är upp till 6,0 m, om grundvattennivån är 2,0 m från ytan. Om grundvattennivån är 0,0 m från ytan är det maximala installationsdjupet 5,0 m, i enlighet med kraven i EN 13598-2-standarden
Manluckans utlopp
	Manhålsbottnens pip är smält i vit färg för att underlätta CCTV-kontroll. Manluckans pip är tillverkad med 100% fyllning och 0,5% fall. Stativen längs utloppet är tillverkade av vit halkskyddsprofilerad yta med fall i riktning mot utloppet.
Schakt för manhål
	Höjdjusterbart korrugerat PP-schakt med dubbla väggar DN/ID 1000 mm uppfyller kraven i standarderna EN 13476-3 och EN 14802
Excentrisk kon
	Manhålsgenomföring DN 625 mm gör det möjligt för servicepersonal att komma in i manhålet under driftfasen om det skulle behövas. Manhålskonan kan förkortas med 25 cm vid behov.
Lock för manhål
	Självnivellerande gjutjärnsram och lock, DN 700 [mm], installationsklass D400 (40t) motsvarar kraven i EN 124-2 och RAL GZ-692 standard. Stationär gjutjärnsram och lock, DN 600/746 [mm], installationsklass D400 (40t) motsvarar kraven i EN 124 och RAL GZ-692-standarden. Polymerringadapter för självnivellerande lock DN 710/870 [mm], hållbarhetstester har utförts motsvarande kraven i EN 124-standarden. Polymer höjdjusteringsring DN 700/875 [mm], hållbarhetstester utförs enligt kraven i EN 124-standarden. Stödring av polymer DN 680/1050 [mm], hållbarhetstester utförs i enlighet med kraven i EN 124-standarden.

Ritningar

Standardritning DN1000.625.G DWG

DWG filformat
Nedladdning

Standardritning DN1000.625.G PDF

Manlucka DN 1000/625 mm för avloppsledningar.
Nedladdning

Nedladdningar

Täckmontering med stödringar

Täck installationen med armerad betong och stödringar av polymer

Nedladdning

Standardritning DN1000.625.G DWG

DWG filformat

Nedladdning

Standardritning DN1000.625.G PDF

Manlucka DN 1000/625 mm för avloppsledningar.

Nedladdning

Beställningsinformation

	Produkt	Kod
	Lock till manhål
	Självnivellerande rund gjutjärnsram och lock, DN 700 [mm]	820215700SL7300007
	Stationär rund gjutjärnsram och lock, DN 600/746 [mm]	820215601ST7300038
	Adapter för skalring
	Ringadapter i polymer för självnivellerande lock	822250836F80000000
	Polymer komponenter
	Höjdjusteringsring av polymer, DN 700/875 [mm], h=15 [mm]	822072834340000000
	Höjdjusteringsring av polymer, DN 700/875 [mm], h=30 [mm]	822072834370000000
	Höjdjusteringsring av polymer, DN 700/875 [mm], h=50 [mm]	822072834N30000000
	Stödring av polymer, DN 665/1060 [mm], h=160 [mm]	822091832F70000000
	Betongkomponenter (alternativ lösning)
	Stödring av armerad betong, DN 665/1060 [mm], h=160 [mm]	821072666850000000
	Höjdjusteringsring av armerad betong, DN 665/1000 [mm], h=60 [mm]	821073T09840000000
	Val av kon
	Excentrisk kon med integrerad stationär stege, h=750 [mm]	817091106440000234
	Val av axel
	PP korrugerad höjdjusteringsaxel, DN/ID 1000 [mm]	30500I1008003FT80B5
	Val av manhålsbas
	Manhålsbotten, typ 1B, 0°, 180°, DN 160 [mm]	81704616040190W234
	Manhålsbas, typ 1B, 0°, 180°, DN 200 [mm]	81704620040190W234
	Manhålsbotten, typ 1B, 0°, 180°, DN 250 [mm]	81704625040190W234
	Manhålsbotten, typ 1B, 0°, 180°, DN 315 [mm]	81704631540190W234
	Manhålsbas, typ 1B, 0°, 180°, DN 400 [mm]	81704640040190W234
	Manhålsbas, typ 3BL, 90°, 180°, 270°, DN 160 [mm]	på begäran
	Manhålsbas, typ 3BL, 90°, 180°, 270°, DN 200 [mm]	81705020040100W234
	Manhålsbas, typ 3BL, 90°, 180°, 270°, DN 250 [mm]	81705025040100W234
	Manhålsbas, typ 3BL, 90°, 180°, 270°, DN 315 [mm]	81705031540100W234
	Manhålsbas, typ 3BL, 120°, 180°, 240°, DN 160 [mm]	på begäran
	Manhålsbotten, typ 3BL, 120°, 180°, 240°, DN 200 [mm]	81705020040150W234
	Manhålsbas, typ 3BL, 120°, 180°, 240°, DN 250 [mm]	81705025040150W234
	Manhålsbotten, typ 3BL, 120°, 180°, 240°, DN 315 [mm]	81705031540150W234
		på begäran
	Tillbehör
Öppen	Muffadapter/tillbehör för kammaranslutning DN 110 [mm]	8090201100000G0200
	Tillbehör för hylsadapter/kammaranslutning DN 160 [mm]	8090201600000G0200
	Tillbehör för hylsadapter/kammaranslutning DN 200 [mm]	8090202000000G0200
Öppna	Kopplingstätning för GIGAPIPE-axel, DN 110 [mm]	8092071103G0000046
	Kopplingstätning för GIGAPIPE-axel, DN 160 [mm]	8092071606G0000046
	Kopplingstätning för GIGAPIPE-axel, DN 200 [mm]	8092072006G0000046*
	Hålsåg	på begäran
