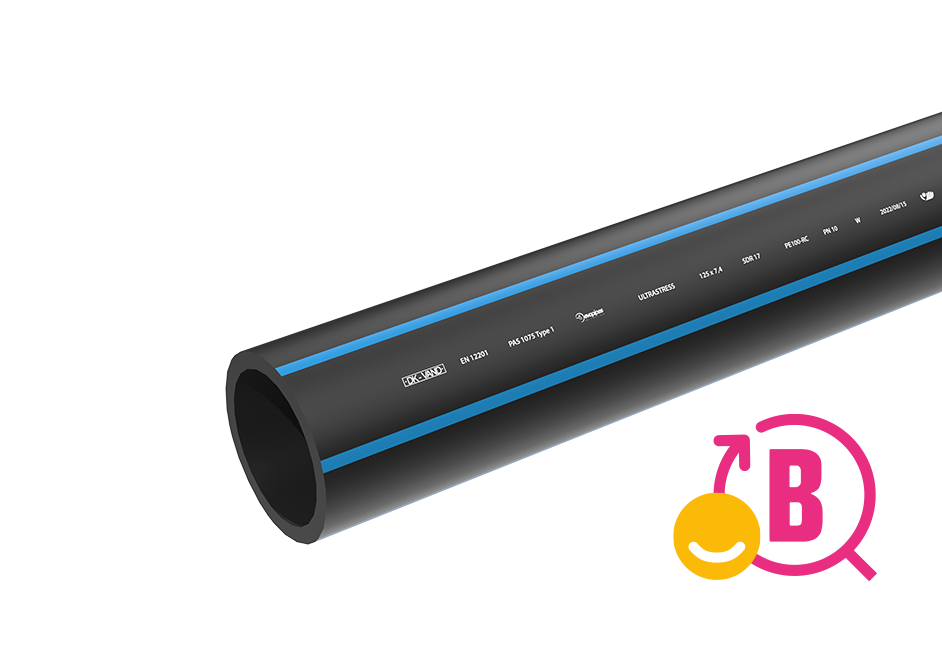

ULTRASTRESS
Dricksvattenrör av typen PE100-RC
EN 12201-2, PAS 1075 type 1, DN/OD 16-630 [mm]
Ultrastress tryckrör för dricksvatten tillverkas av PE100-RC-material.
Rör av PE100-RC-material är motståndskraftiga mot långsiktig expansion av sprickor, repor och punktbelastningar. Punktbelastningar är särskilt vanliga vid montering av rörledningar med hjälp av grävfria installationsmetoder (till exempel som ett resultat av friktion mot de stenar som finns i marken). Vid punktbelastning uppstår spänningar och plastiska deformationer i materialet, vilket kan orsaka sprickor i rörets inre yta.
-
Fördelar
- Minimum 100 års livslängd
- Efterlever PAS 1075 typ 1
- Hög beständighet mot punktbelastningar
-
Byggmetoder
Konventionell (traditionell) konstruktion:
- I öppna diken utan strö och fyllning enligt EN 1610, EN 1046, EN 12327, EN 12007-2 (gäller inte jordfyllning runt röret)
Alternativa installationstekniker:
- Nedläggning i marken med plog eller fräs enligt EN 1610, EN 1046, EN 12327, EN 12007-2 (gäller inte för jordfyllning runt röret)
- Horisontell riktad borrning enligt EN 12889, EN 14457
HORISONTAL RIKTBORRNING används för att bygga nya eller rekonstruera gamla rörledningar. De gamla rörledningarna kan förbli fullt funktionella under ombyggnaden. Endast kortvariga avbrott i arbetet kan förekomma för att utföra nya anslutningar. Denna metod är lämplig för områden där dikesarbeten måste undvikas på grund av t.ex.: vattendrag, vägar och järnvägar, torg, byggnader etc.
-
Teknisk information
- Motsvarar PAS1075 typ 1*
- Rörets dimensioner överensstämmer med EN 12201
- Tillverkat av polyeten med hög densitet (HDPE), typ PE100-RC
- I enlighet med ISO/TR 10358 och ISO/TR 7620 har rören och rördelarna kemisk resistens mellan pH 2 (surt) och pH 12 (alkaliskt)
Svetsning av rör:
Buttfusion-skarvning ska utföras i enlighet med ISO 12176-1 standardkrav. Elektrofusionsfogning ska utföras i enlighet med ISO 12176-2 standardkrav.
EVOPIPES RÖRKLASSIFICERING ENLIGT PAS* 1075
* PAS = Publicly Available Specification fungerar som ett tillägg till det befintliga systemet med normativa handlingar och direktiv och avser polyetenrör som är avsedda för installation med alternativa konstruktionsmetoder.
Typ 1 - rör med monolitvägg tillverkat av PE100 - RC-material.
Typ 2 - 2-skiktsrör tillverkat av PE100 - RC-material, 10% VISIO-skikt, 90% basskikt.
Typ 3 - monolitiskt väggrör tillverkat av PE100 - RC-material med skyddsskikt av polypropen (PP), de gröna linjerna identifierar ytterligare skyddsskikt.ULTRASTRESS dragparametrar:
Max.tillåten dragkraft [kN] DN/OD Lufttemperatur 20°C SDR17 SDR11 50 6.2 9.2 63 9.9 14.6 75 14.0 20.4 90 20.1 29.5 110 30.0 44.0 125 38.3 57.0 140 48.1 71.1 160 62.9 93.4 180 79.7 118.0 200 98.4 145.5 225 124.7 184.4 250 153.1 226.9 280 192.3 284.4 315 243.7 360.3 355 309.9 457.2 400 392.2 580.7 450 497.1 735.9 500 614.3 907.7 560 769.2 1137.7 630 974.8 1441.0 -
Certifikat
DK-VAND Certifikat ULTRASTRESS & PROTECT ENG (DK VAND)
Certifiering av produkter för dricksvattenförsörjning
