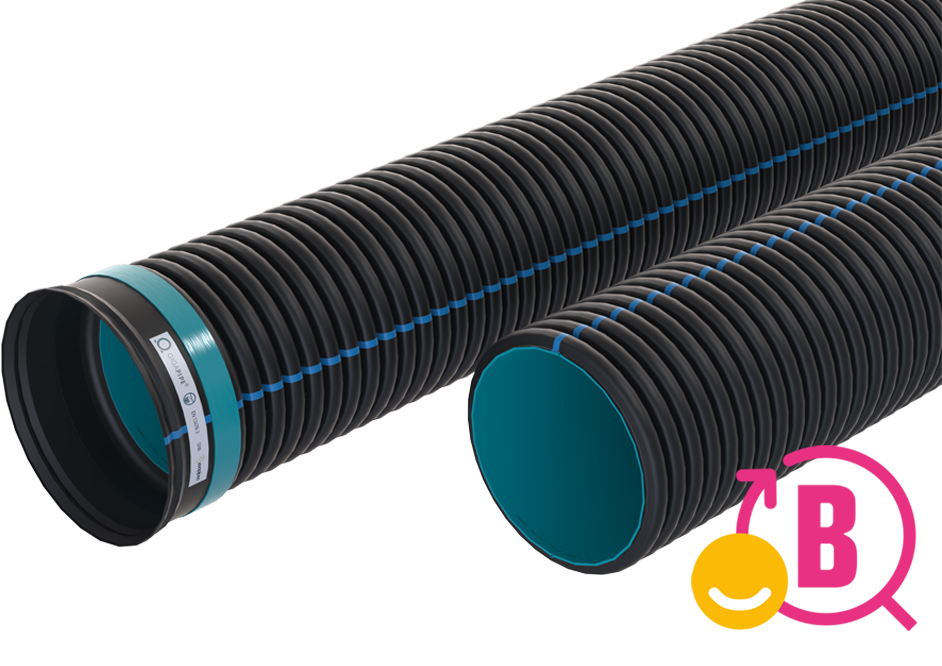

GIGAPIPE PP
Avloppsrör för självfall, EN 13476-3 typ B
SN8 [kN/m²]*, DN/ID 300, 400, 500, 600, 800, 1000 [mm]
GIGAPIPEPP dubbelväggiga rör med profilerad (korrugerad) utsida och slät insida, typ B, polypropylenrör (PP) för konstruktion av vägtrummor, regn- och avloppsvatteninfrastruktur.
- DN/ID 300, 400, 500, 600, 800, 1000 [mm].
- Tillverkad enligt EN 13476-3
- Ringens styvhet¹: SN8 [kN/m²]
- Standard rörlängd²: 6 [m]
- Utan tätningsring
¹ SN4- och SN16-rör finns tillgängliga på begäran.
² Andra längder är tillgängliga på begäran
GIGAPIPE-rör har lång livslängd, blygsamma underhålls- och installationskostnader, utmärkta hydrauliska egenskaper och hög mekanisk hållfasthet (motståndskraft mot dynamisk och statisk belastning samt punktbelastning under drift), friktion och kemisk nedbrytning.
Rörets konstruktion består av två lager med en strukturerad yttre och slät inre yta av PP-material. Den yttre sidan är korrugerad och profilegenskaperna garanterar hög mekanisk hållfasthet och slagtålighet. Rörens släta innerväggar säkerställer de utmärkta hydrauliska egenskaper som krävs för tryckfria system (naturlig gravitation).
-
Fördelar
Bra balans mellan produktens ringstyvhet, ringflexibilitet och slagtålighet
Produkterna kan installeras i låga temperaturer upp till -10 °C
Produkterna är resistenta mot exponering för aggressiva ämnen som finns i avloppsvatten och underjord från pH2 (surt medium) till pH12 (alkaliskt medium)
Produkterna är miljövänliga och återvinningsbara efter flera decennier i drift
Lång livslängd - över 100 år
-
Rekommenderad tillämpning
GIGAPIPE-rör är inte bara lämpliga för alla typer av avloppssystem (hushåll, industri och regnvatten) utan även för t.ex. planerade meliorationssystem för väg-, järnvägs-, hamn- och flygplatsinfrastruktur och annan byggnadsinfrastruktur samt för konstruktion av huvudledningar för meliorationssystem inom jordbruket. De är särskilt lämpade för konstruktion av kulvertar för att övervinna vattenbarriärer i väginfrastruktur.
- Gravitationsledningar av alla slag
- Avloppsnät, regnvattensystem
- Kombinerade avlopp
- Dräneringssystem för fastigheter
- Speciallösningar för industrier och samhällen
- Utbytes- och förnyelseförfaranden med öppen konstruktion
- Utbyggnad av befintliga nät
- Specialkonstruktioner för hantering av regn- och dagvatten och för industriella tillämpningar på begäran
-
Teknisk information
- Material: polypropylen (PP)
- Tillverkad enligt EN 13476-3
- Ringens styvhet¹: SN8 [kN/m²]
- Ringens flexibilitet: RF30
- Slaghållfasthet fastställd vid -10°C (iskristall)
- Tillgängliga storlekar: DN/ID 300, 400, 500, 600, 800, 1000 [mm]
- Standard rörstångslängd²: 6 [m]
- Utan tätningsring
¹ SN4- och SN16-rör finns tillgängliga på begäran.
² Andra längder är tillgängliga på begäran
Rörets dimensioner Dimensioner DN300 DN400 DN500 DN600 DN800 DN1000 Yttre Ø [mm] 339.0 451.8 565.7 678.9 906.3 1134.3 Inre Ø [mm] 298.3 395.8 495 594 793 992.5 GIGAPIPE-rör (DN/ID 500, 600, 800, 1000 mm) är utrustade med SAFECONNEC-anslutningstyp. SAFECONNEC är en unik typ av DROSSBACH-anslutning som optimerar samverkan mellan förlängningen och gummitätningsringen, vilket ytterligare förbättrar de positiva egenskaperna hos det flexibla rörsystemet.
Ett höghållfast förstärkningsbälte för ringen svetsas på utsidan av förlängningen vid den exakta punkt där gummitätningsringen sitter på förlängningens väggar. Förstärkningsbandet förhindrar separation (rörelse) av fogen även under extrem belastning och säkerställer därmed att röranslutningarna förblir hermetiska i över 100 år. Samma process används för alla EVOPIPES individuellt anpassade och färdiga produkter som tillverkas i fabriken av rören (till exempel komponenter, axlar och andra element).Användningsområden för gummitätningsringar:
Enligt den speciella profilstrukturen kan tätningsringar appliceras på DN/ID 800 [mm] och DN/ID 1000 [mm] GIGAPIPE-rör i två olika områden - hög och låg profil.
HP - Tätningsringar av gummi avsedda för högprofilområdetLP - Tätningsringar av gummi avsedda för lågprofilområdet
Överensstämmelse med rör:
GIGAPIPE PP SN8-rör uppfyller kraven i EN 13476 och är Nordic Poly Mark-certifierade - med överensstämmelsemärket.
-
Revit BIM-filer
-
Certifikat
GIGAPIPE PP EN 13476-3 Certifikat ENG (INSTA-CERT)
Intyg om överensstämmelsemärkning (INSTA-CERT)
